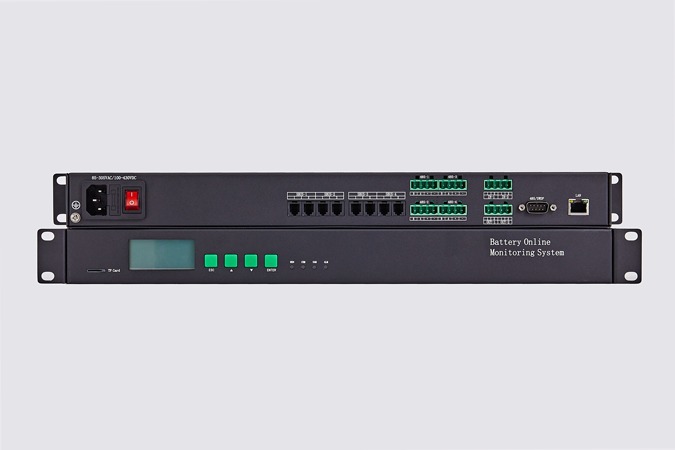

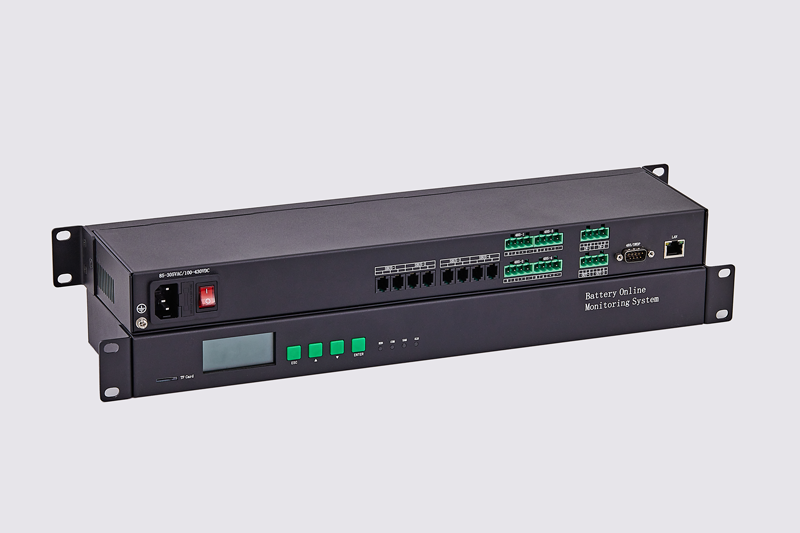

YX-M11蓄電池在線監測裝置是我公司針對后備電源系統蓄電池在線監控推出的高新技術產品。它采用新一代ARM處理器，配合蓄電池智能參數傳感器，具有采集蓄電池單體電壓、極柱溫度、單體內阻等實時蓄電池運行參數，實現均衡充電、除硫活化功能，采集監測整組蓄電池的組電壓和充放電電流，同時預測蓄電池的剩余容量（SOC）并可通過網絡、485接口把采集到的蓄電池參數上傳到服務器或者第三方系統，實現蓄電池運行狀態的實時監控。
適用于銀行、電力、通信、軍事、航空、鐵路等行業，專為計算機網絡機房、高端IDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS機房、蓄電池組機房等場景的蓄電池監控而設計，是配合鈺鑫智能蓄電池智能參數傳感器實現蓄電池“狀態保養”的優選配件。
采電壓內阻測量精度高，一致性好
負極極柱測溫，更精準
高EMC電磁兼容設計，抗干擾性強
高通信接口耐壓設計，通信穩定
開放多種協議接口，易于集成
手拉手接線，安裝簡便
分布式設計，定位精準，便于維護
低功耗設計，對電池?zé)o傷
◆支持在線自動監測蓄電池的電壓、內阻、極柱溫度、電池組電壓、充放電電流、浮充電流、環境溫度、SOC、SOH、電池開路等，可選配接地漏液、熱失控功能；
◆具備蓄電池在線均衡功能，采用被動均衡原理，延長電池組壽命；
◆具備自動啟動內阻測量功能，測量間隔可設置；
◆具備自動告警功能：具備單體內阻、單體電壓、電池溫度、組壓、充放電電流、環境溫度超限時自動告警超限時自動告警功能，告警閥值可設置。告警發生時設備紅色告警燈亮、干接點閉合，可通過設備查詢具體告警內容；
◆具備自檢功能，當系統出現故障時，除給出故障信號報警提示外，絕不影響后備電源系統的正常運行，保證系統的可靠性；
◆端口配置：設備配置4對SBUS采集接口，4個RS485接口、1個對上位機的485接口，1個網絡口，支持MODBUS/RTU、MODBUS/TCP協議；
◆每節點輸出：設備配置兩個開出點，兩個開入點；
◆設備自帶點陣LCD顯示與設置按鍵功能，可本地查看數據；
| 工作電壓 | 直流DC：100V~430V |
| 交流：85V~305V | |
| 組電壓 | 未配備電壓模塊時組電壓由單體電壓累計而成,范圍0-1000V |
| 組電流測量范圍及精度 | 測量范圍：0A~1000A，精度：±1%（選配50A,100A,500A,800A） |
| 環境溫度范圍及精度 | 測量范圍：-25℃～+99.9℃，精度：±1℃ |
| 單體電壓測量范圍及精度 | 2V型：測量范圍：1.5～3.0V，精度：±0.1% |
| 12V型：測量范圍：5.8～15V，精度：±0.1% | |
| 單體溫度測量范圍及精度 | 測量范圍：-25至+80℃，精度：±1℃ |
| 單體內阻測量范圍及精度 | 2V型：測量范圍：0～65535uΩ，±2%，分辨率1 uΩ |
| 12V型：測量范圍：0～65535uΩ，±2%，分辨率1 uΩ | |
| 監測能力 | 4對SBUS采集每對最多接250節 |
| 通信接口 | SBUS采集口4對，網口1個，RS485接口 4個，485上位機接口1個 |
| 通信協議 | 支持MODBUS/RTU、MODBUS/TCP協議 |
| 開出節點 | 1個（無源節點，常開） |
| 絕緣耐壓 | 2000VAC |
| 耐久性（MTBF ） | 100,000小時 |
