蓄電池作為廣義的不間斷供電系統的組成部分，起著儲備電能，保證用電系統正常運轉的關鍵作用，已經廣泛的應用于電力、通信、金融、石化、鐵路、航空、政府、國防等重要部門。其作用是在市電停電等意外狀況發生時，為系統提供電源供應。但是在不間斷供電系統故障中，由于蓄電池問題引發的故障占了相當大的比例，如果不能對潛在故障進行偵測預警、及時處理，會導致意外情況下系統癱瘓的嚴重后果，在某些領域還會造成災難性的后果。

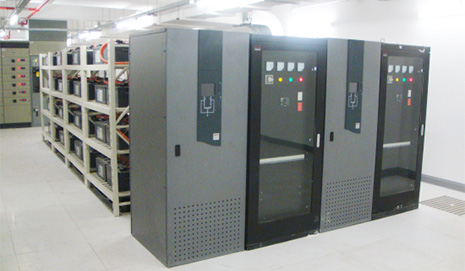

鈺鑫電氣蓄電池在線監測接入方案是為機房監控、動環監控等系統集成商而設計，針對動環系統UPS蓄電池監測接入自有系統提出的高性價比解決方案。
◆ 蓄電池的實時電壓、內阻、溫度等重要參數沒有接入機房監控、動環監控系統中
◆ 無法實現對機房蓄電池容量SOC、健康狀態SOH的預測
◆ 無法檢測出UPS后備電池組中的落后電池，預警意外掉電事故的發生
◆ 已有的產品對蓄電池監測精度不夠、穩定性較差，經常發生誤報
◆ 系統接入成本高，施工接線復雜，容易造成蓄電池短接事故
◆ 非生產廠家或者售后服務不好，不能及時跟進處理蓄電池監測的問題

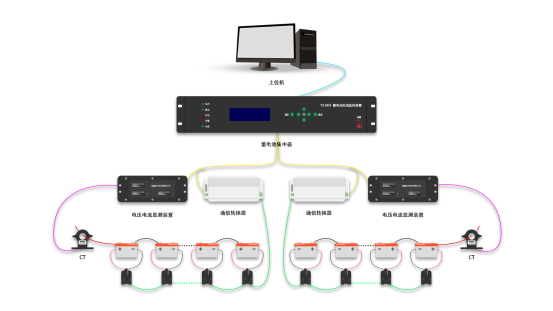

鈺鑫蓄電池在線接入方案架構圖示
◆電壓精度：±0.5%；溫度精度：±0.5℃
◆內阻精度：±2%（分辨率1ｕΩ）
◆開路內阻測量一致性：≤±2ｕΩ
◆均衡壓差≤50mV（創新被動均衡方式）
◆2A小電流直流放電技術
◆電力系統高標準保護電路、隔離電路設計

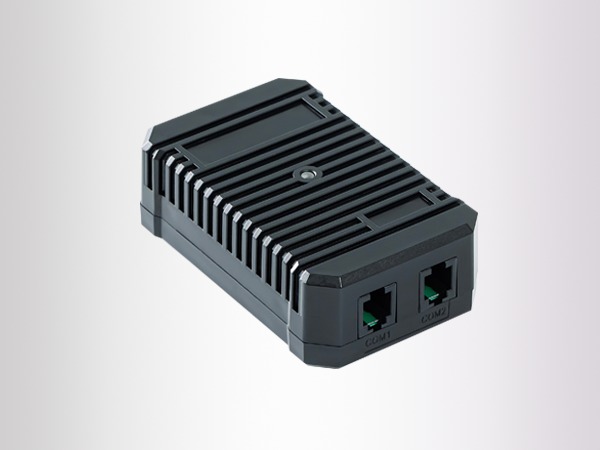

◆測量蓄電池極柱溫度，更好體現蓄電池“體溫”狀態
◆布線快：上位機、傳感器自帶2個RJ11接口級聯接口
◆安裝快：整體模塊化施工安裝，傳感器自帶保護隔離電路
◆調試快：快速安裝調試工具，自動設置模塊地址，提升調試速度
◆排障快：每只電池標配一只蓄電池傳感器，快速定位故障電池
◆支持標準RS485接口接入現有系統，低接入成本
◆免費開放通信協議，采用標準MODBUS協議
◆模塊化安裝，根據電池數量采購對應的傳感器，降低采購成本
◆不斷電快速更換故障傳感器模塊，降低更換成本
鈺鑫方案接線展示圖

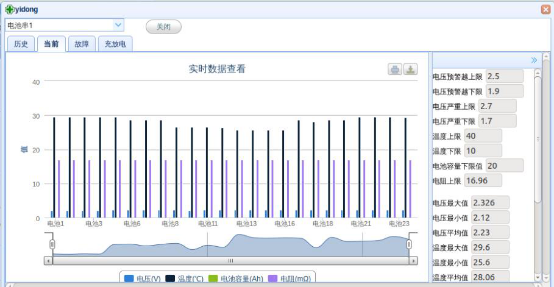

下圖為一組24節蓄電池的電壓、內阻、溫度參數，如果只是采用常規的解決方案檢測電壓就會得出整組蓄電池健康的錯誤結論，而鈺鑫蓄電池在線監測接入解決方案可以幫助用戶通過對蓄電池內阻檢測找出“問題”蓄電池，從而很好的解決了潛在的隱患。
一組24節蓄電池監測數據圖示
鈺鑫電氣蓄電池在線監測接入解決方案是針對系統集成商客戶現有系統沒有接入蓄電池監控產品模塊而設計，以在線實時方式對蓄電池的電壓、溫度、內阻、充放電電流等物理量進行遠程監控，配合相應的算法可實現蓄電池的均衡充電、蓄電池剩余容量SOC、蓄電池健康狀態SOH管理，進而實現蓄電池智能化管理，提高系統集成商系統的功能豐富性，為用戶提供更有價值的服務。
