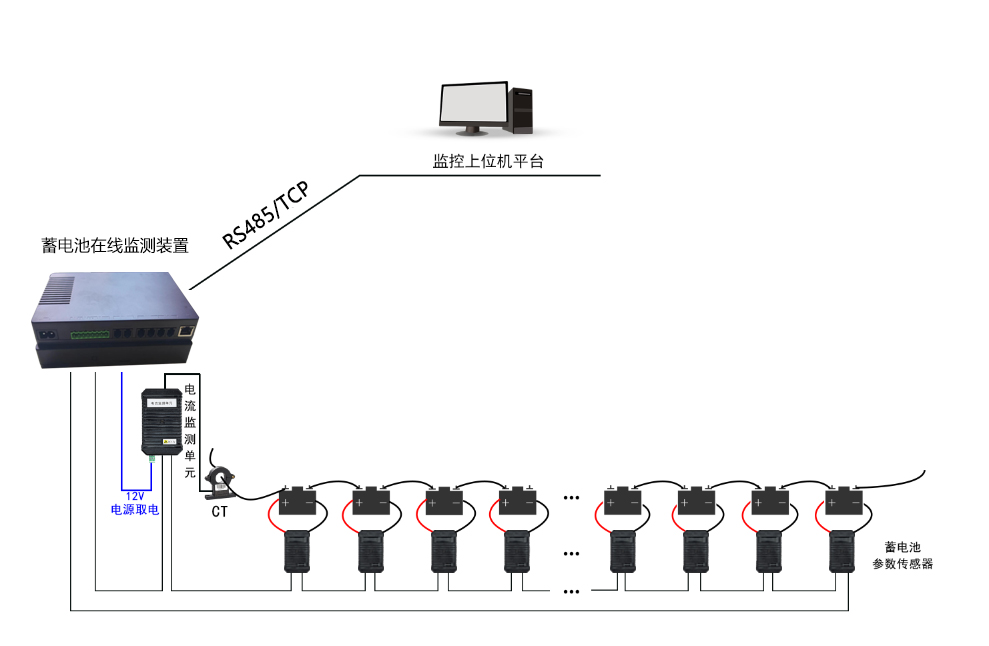

YX-M12蓄電池在線監測系統是我司針對后備電源系統推出的高新技術產品，系統由蓄電池智能參數傳感器、電流測量單元（含霍爾）、蓄電池在線監測裝置組成，具備測量蓄電池單體電壓、極柱溫度、單體內阻、組電壓、充放電電流、電壓均衡、電池開路檢測、絕緣漏液等功能，同時可計算蓄電池的剩余容量（SOC）并可通過LAN、RS485接口把采集到的蓄電池參數上傳到服務器或者第三方系統，實現蓄電池運行狀態的實時監控。
適用于銀行、電力、通信、軍事、航空、鐵路等行業，專為計算機網絡機房、高端IDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS機房、蓄電池組機房等場景的蓄電池監控而設計，是實現蓄電池全面監測的的優選產品。
蓄電池智能參數傳感器測量精度高；
內阻測量數據一致性好（重復測量值）；
溫度測量采用從電池極柱取樣，更客觀反應蓄電池內部溫度；
寬電壓雙電源設計，產品供電、通信隔離供電，運行更安全；
電力系統高標準供電電路、隔離電路設計；
高精度測量芯片，高精準度設計；
高EMC電磁兼容設計，惡劣環境下產品運行更穩定；
高通信接口耐壓設計，復雜通信情況下通信更穩定；
通信協議免費開放，更快速方便接入集成商現有系統；
免費開放提供調試工具，提高系統接入調試效率；
裝置具備自檢功能，出現故障系統可自動恢復；
長期無故障穩定運行設計，MTBF大于100,000小時；
安裝簡便，出廠配置完畢，手拉手接線即可；
◆裝置可在線自動監測單體電池電壓、單體內阻、極柱溫度功能（需配置蓄電池智能參數傳感器）；
◆裝置可在線自動檢測電池組電壓、充放電電流、浮充電流、環境溫度功能（需配置電流測量單元）；
◆裝置具備蓄電池電壓均衡功能（需配置蓄電池智能參數傳感器）；
◆?裝置具備蓄電池組絕緣漏液監測功能（需選配絕緣漏液管理單元）；
◆裝置內置蓄電池性能分析專家診斷模型，監測單體電池剩余容量（SOC）準確判別電池性能；
◆裝置具備自動啟動內阻測量功能，測量間隔可設置；
◆裝置具備充放電過程自動記錄記錄功能、充放電數據支持導出功能；
◆每臺裝置監測總電池數為330節，最大可支持管理3組蓄電池（最大可軟分組6組）；
◆具備自動告警功能：具備單體內阻、單體電壓、電池溫度、組壓、充放電電流、環境溫度超限時自動告警超限時自動告警功能，告警閥值可設置；
◆裝置具備自檢功能，當系統出現故障時，除給出故障信號報警提示外，絕不影響后備電源系統的正常運行，保證系統的可靠性；

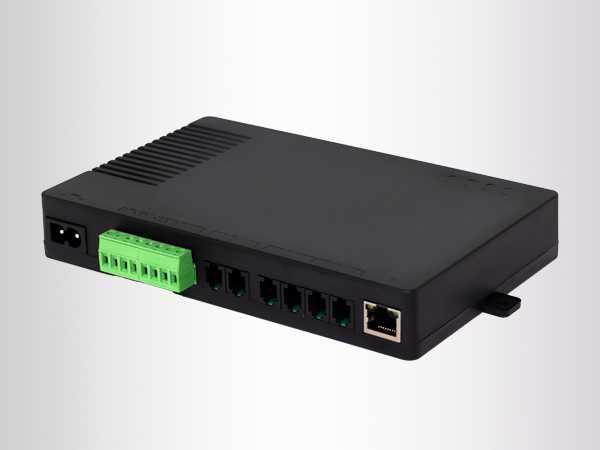

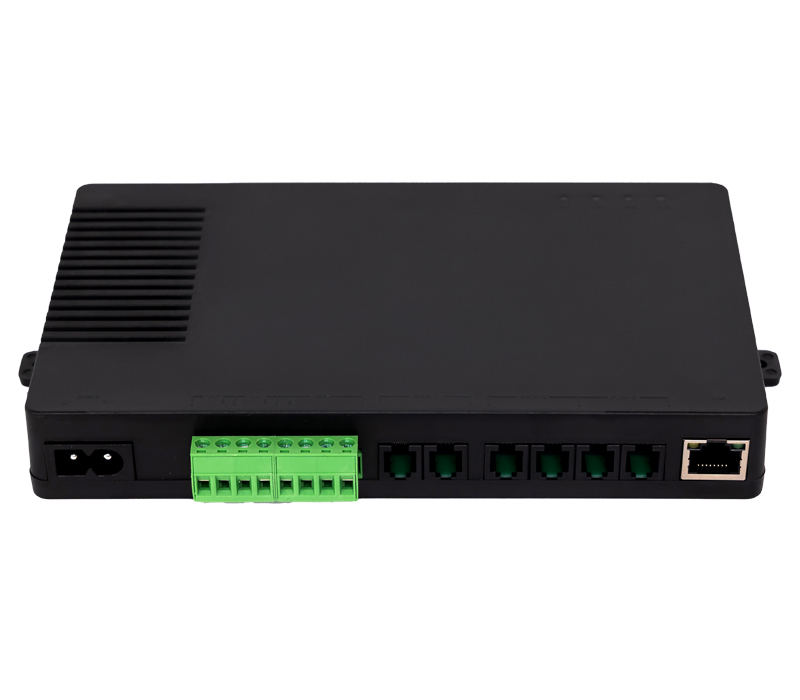

◆端口配置：設備配置3對SBUS采集接口，3個RS485接口、1個網絡口，支持MODBUS/RTU、MODBUS/TCP協議，通信規約可定制；
◆節點輸出：設備配置開出節點；
| 供電電壓 | 直流DC：100V~430V 交流：85V~305V （可選配48V供電） |
| 組電壓 | 未配備電壓模塊時組電壓由單體電壓累計而成,范圍0-1000V |
| 組電流測量范圍及精度 | 測量范圍：0A~1000A，精度：±1%（選配50A,100A,500A,1000A） |
| 環境溫度范圍及精度 | 測量范圍：-25℃～+99.9℃，精度：±1℃ |
| 單體電壓測量范圍及精度 | 2V型：測量范圍：1.5～3.0V，精度：±0.2% |
| 12V型：測量范圍：5.8～15V，精度：±0.2% | |
| 單體溫度測量范圍及精度 | 測量范圍：-25至+99.9℃，精度：±1℃ |
| 單體內阻測量范圍及精度 | 2V型：測量范圍：0～65535uΩ，±2%，分辨率1 uΩ |
| 12V型：測量范圍：0～65535uΩ，±2%，分辨率1 uΩ | |
| 監測能力 | 3對SBUS采集，最多接330節 |
| 通信接口 | SBUS采集口3對，網口1個，RS485接口 3個 |
| 通信協議 | 支持MODBUS/RTU、MODBUS/TCP協議 |
| 開出節點 | 1個（無源節點，常開） |
| 耐久性（MTBF ） | 100,000小時 |
| 工作環境溫度 | -30℃~+70℃ |
| 大氣壓力 | 79.5~110kPa |
| 相對濕度 | 5%~90% |
| 產品功耗 | 蓄電池智能參數傳感器 2V:≤20mW 12V;≤80mW |
| 電流測量單元 ≤1W | |
| 蓄電池在線監測裝置 ≤15W |
