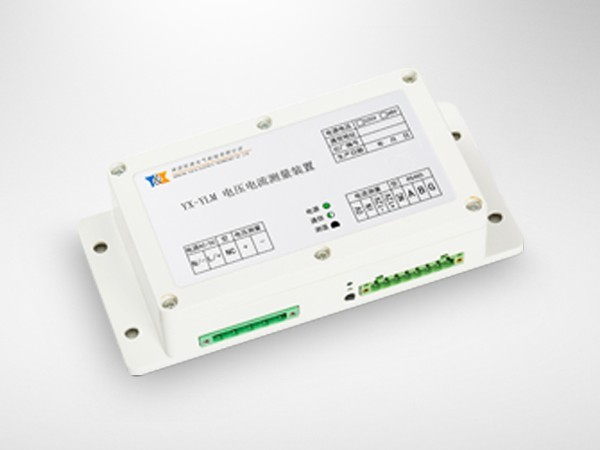

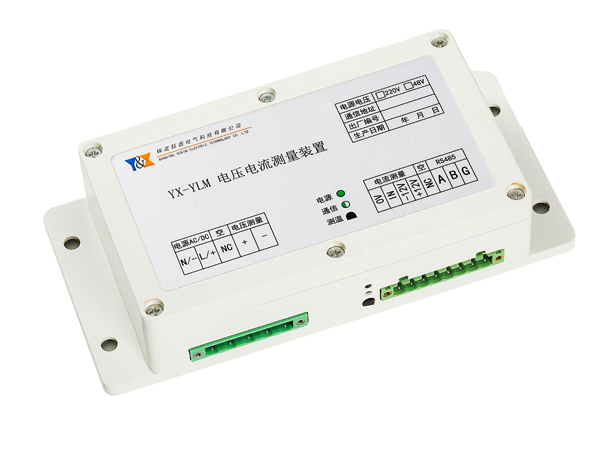

YX-YLM電壓電流測量裝置是鈺鑫電氣針對蓄電池在線監測系統的具體需求而開發的蓄電池組監測專用產品。
本裝置適用于48V、110V、220V直流系統電壓和電流的測量，同時可測現場環境溫度，本裝置電源和電壓測量回路具有防反接、過壓、過流保護；外殼采用非金屬，進一步降低了現場使用時可能發生的安全隱患；支持RS485總線傳輸，采用modbus通信協議。是實現對蓄電池組電壓、充放電電流、環境溫度監測的必備配件。

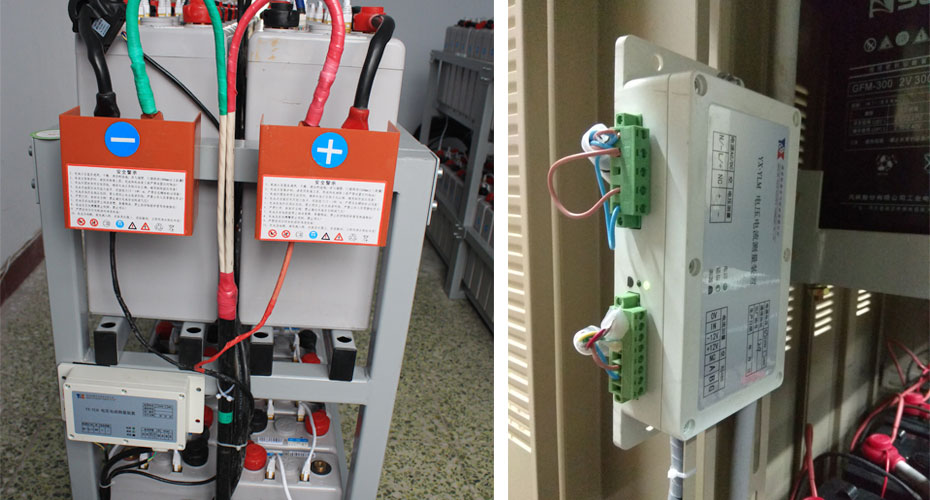

適用于銀行、電力、通信、軍事、航空、鐵路等行業，專為計算機網絡機房、高端IDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS機房、蓄電池組機房等場景的蓄電池監控而設計，是配合鈺鑫智能蓄電池參數傳感器實現蓄電池“狀態保養”的優選配件。
蓄電池組電壓監測
蓄電池組充放電電流監測
蓄電池組浮沖電流監測
機房環境溫度監測
蓄電池監控后臺接入功能
◆寬電壓供電設計，提高系統適應性；
◆電力專用電源設計；
◆產品供電、通信隔離技術；
◆高EMC電磁兼容設計，惡劣環境下產品運行更穩定；
◆高通信接口耐壓設計，復雜通信情況下通信更穩定；
◆通信協議免費開放，更快速方便接入集成商現有系統；
◆免費開放提供調試工具，提高系統接入調試效率；
| 裝置名稱 | YX-YLM 電壓電流測量裝置 |
| 供電電壓 | 85~264VAC，100~370VDC或36~75VDC |
| 電壓測量范圍（可定制） | 0~270V DC |
| 電壓測量精度 | 0.1% |
| 電流測量范圍（可定制） | -100A ~ +100A DC |
| 電流測量精度 | 1% |
| 溫度測量范圍 | -55~+125℃ |
| 溫度測量精度 | ±0.5℃ |
| 工作溫度 | -10~80℃ |
| RS485通信速率 | 4800~115200 bps |
| 支持RS485節點數 | 256 |
| 工頻耐壓（不同回路間） | 2000Vrms/min |
| 快速瞬變 | A級 |
| 外形尺寸mm | 198*91*46 |
| 固定方式 | 兩側螺絲緊固 |

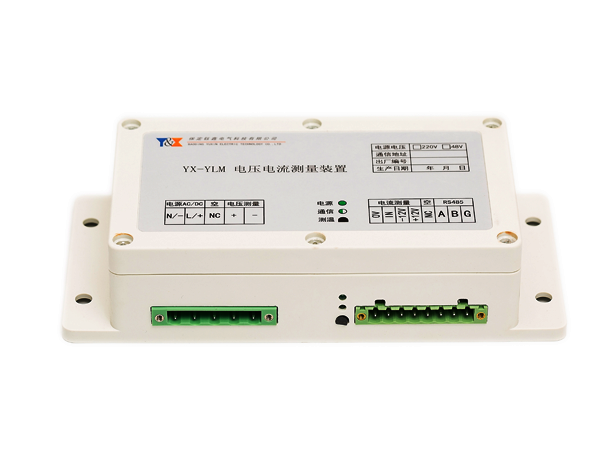

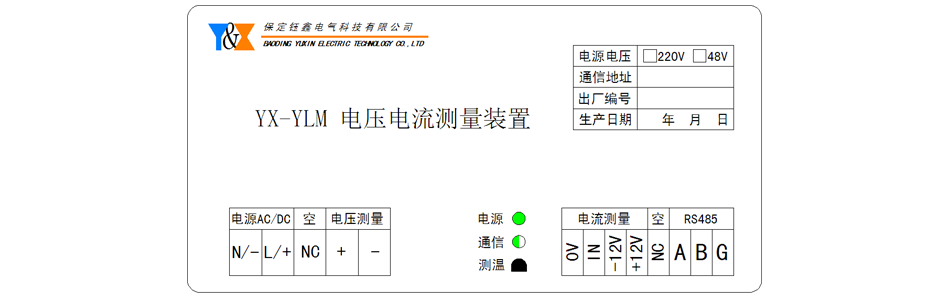

電源AC/DC：連接供電電源，交直流兩用；
空：該端子為空端子，內部沒有電氣連接。
電壓測試：待測直流電壓輸入端；

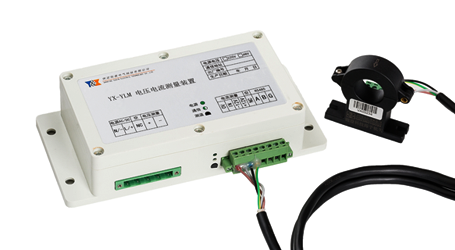

電流測量：連接外置直流霍爾電流傳感器；
RS485：連接485總線；
電源指示燈：上電常亮；
通信指示燈：通信時閃爍；
測溫探頭：用來測量環境溫度；
