本方案是針對廣東銀行蓄電池監測項目集成商，蓄電池維護量大，蓄電池維護工作不到位、電池狀態監測難、電池故障發現難、不能及時有效處理故障等問題，研發設計的一套分散式采集和集中管理的蓄電池進行遠程監控，它可在遠程監控顯示2臺UPS，4組128節12V蓄電池的浮充電壓、電流、內阻和溫度，并具備SOH管理、均衡管理等多種管理手段，實現蓄電池智能化管理，省去了維保人員現場維保檢測的繁瑣性，提高了后備電源系統供電質量和管理水平，具有簡明實用、投資少等優點。
1、針對廣東銀行項目，2臺UPS，4組128只12V蓄電池，在線采集蓄電池電壓、溫度、內阻、組電壓和充放電電流。
2、蓄電池內阻用單體蓄電池模塊采集的方式，實現蓄電池均衡管理功能。
3、實時監控蓄電池組的健康狀態和剩余容量，及時發現并維護落后電池。
4、測量數據要求接入到自己的后臺系統中，實現蓄電池全面監控。
銀行蓄電池在線監測系統由蓄電池參數傳感器+組電壓電流測量裝置+485通信轉換裝置三部分組成。針對廣東銀行項目集成商，提出的需求和我們確定的組網方案：

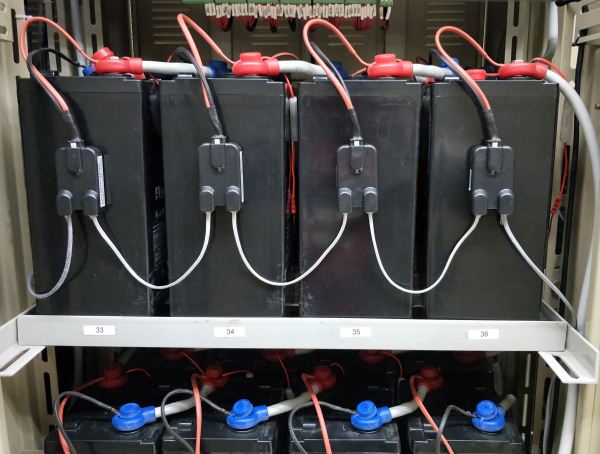

（1）2臺UPS，4組128節12V蓄電池采用鈺鑫電氣生產的YX-S121-B蓄電池參數傳感器，在線采集每只單體蓄電池的電壓、內阻和極柱溫度；
（2）組電壓電流監測裝置采用鈺鑫電氣生產的YX-YLM組電壓電流測量裝置，在線監測每組蓄電池組電壓和充放電電流；
（3）轉換器采用保定鈺鑫生產的YX-C485-B通信轉換裝置負責協議轉換，采用標準的 model_bus協議，接入到現有的后臺系統中。
1、實現蓄電池單體電壓、單體內阻、單體極柱溫度的監測；
2、實現蓄電池組組電壓、充放電電流、浮充電流監測；
3、實現蓄電池單體級別被動均衡控制功能；
4、延長電池使用壽命，節約蓄電池維護更換成本；
5、提前預估蓄電池的狀態，把落后電池的淘汰提前到計劃內；
4、使得維護工作和設備管理定量化，變被動監管為主動監管；
6、避免盲目更換電池，減少電池更換費用；
保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
