上海某銀行蓄電池在線監測接入方案

一、方案背景

UPS后備電源系統是動力之源，在供電系統中發揮著不可替代的作用，具有無可比擬的重要基礎作用。可以說UPS后備電源系統的安全可靠是保證銀行系統服務器正常運行的重要條件，這其中蓄電池作為動力系統的后備保障，無疑是UPS后備電源系統的最后一道保障。但是目前廣泛應用的閥控式密封鉛酸蓄電池卻是UPS后備電源系統中故障發生率居高不下的一個環節， 尤其在運行4～5年之后，由于個別落后電池的出現，導致了許多事故頻頻發生。

二、蓄電池在線監測產品的意義

1、真正實現電池的預防性維護和狀態檢修。防止正常電源突然中斷后，因蓄電池、逆變電源等直流系統動力不足造成主設備損壞或被迫停止運行而引起的重大事故。

2、改善蓄電池的使用條件，延長電池的使用壽命。

3、避免盲目更換電池，減少電池更換費用。

4、降低電池現場維護費用。

5、便于集中監控和網絡化管理，變被動監管為主動監管。

6、保證直流系統所需要的電能，防患于未然，減少蓄電池故障發生率。

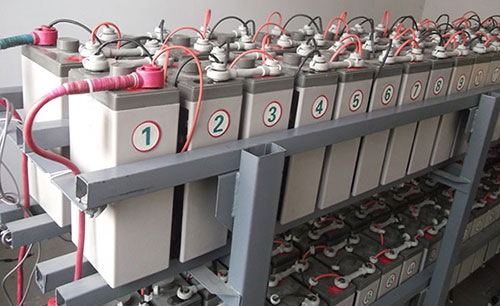

三、銀行蓄電池在線監測系統構成圖

四、方案詳細描述

1、蓄電池參數傳感器

蓄電池參數傳感器與蓄電池極柱直接連接，安裝在蓄電池附近，用于測量12V單體蓄電池的電壓、內阻、溫度，自身帶有兩個RJ11通信口，采用SBUS通信方式與蓄電池在線監測裝置進行通信。

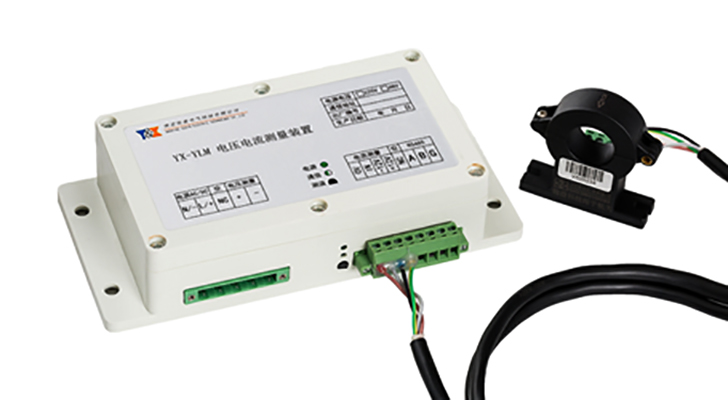

2、總電壓電流測量模塊

總電壓電流測量模塊適用于48V、110V、220V直流系統電壓和電流的測量，同時可測量蓄電池組電壓、充放電電流、環境溫度監測，測量值通過RS485總線傳輸，采用Modbus通信協議。本裝置具有防反接、過壓、過流保護，進一步降低了現場使用時可能發生的安全隱患。

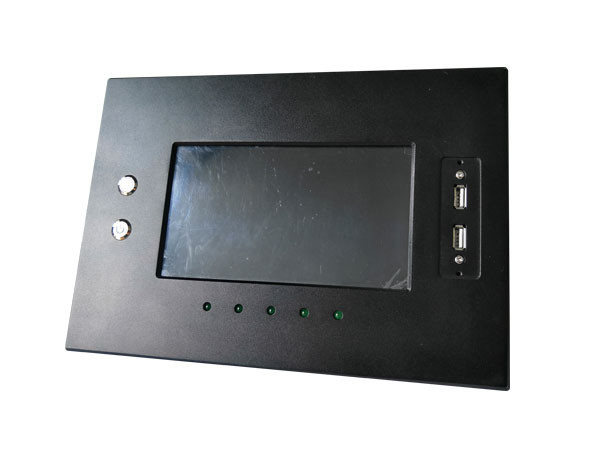

3、蓄電池在線監控裝置

蓄電池在線監控裝置可設定單體電壓、組電壓、組電流、溫度、內阻、等相關數據的閾值。電池溫度越限、單體內阻越限、單體電壓越限、電池間長連接電阻越限、組壓越限、充放電電流越限等都可發出告警。同時具備采集蓄電池電壓、溫度、內阻、充放電狀態并進行信息匯總，對電池綜合管理的功能。該產品支持本地觸摸屏瀏覽和WEB局域網瀏覽，支持TCP-Modbus規約，可接入第三方平臺。

4、蓄電池在線監控后臺軟件

蓄電池在線監控后臺軟件通過高精度測量技術獲取蓄電池單體電壓、內阻、內部溫度以及蓄電池組電壓、各狀態電流等數據，通過各種數學算法處理和建模分析，實現智能管理蓄電池、蓄電池SOH管理等。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
